唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

變電所作為工業生產、城市運轉、園區運營的“電力心臟”，其穩定運行直接關系到社會經濟活動的正常開展。然而，傳統變電所運維模式正面臨多重挑戰：人工巡檢效率低下、故障排查滯后、設備老化隱患難預判、跨區域管理分散、運維成本高企……這些問題不僅制約了供電可靠性，更與當前“智能化轉型”“節能降碳”的政策導向及企業高質量發展需求形成突出矛盾。

在工業4.0與能源數字化轉型的浪潮下，如何打破傳統運維的時空限制，實現變電所管理的精準化、高效化、智能化？安科瑞電氣股份有限公司依托二十余年電力監測與能源管理技術沉淀，重磅推出變電所運維云平臺，以“云端協同、智能預警、遠程管控、數據驅動”為核心，為工廠、園區、商業綜合體、市政設施等各類場景的變電所，提供全生命周期智慧運維解決方案，破解傳統運維難題。

直擊傳統運維痛點，平臺精準破局

傳統變電所運維的痛點具有普遍性：人工巡檢耗時耗力，偏遠或分散變電所管理成本高；設備故障依賴人工判斷，易因漏檢、誤判導致停機損失；設備運行數據碎片化，缺乏系統性分析，老化趨勢難預判；紙質臺賬管理繁瑣，合規審計追溯難……這些問題不僅推高了企業運營成本，更埋下了供電安全隱患。

安科瑞變電所運維云平臺精準對標這些痛點，通過“云+邊+端”的架構設計，打通“數據采集-云端分析-智能決策-遠程執行”的全鏈路，實現從“被動搶修”到“主動預警”、從“人工管理”到“智能管控”、從“分散運維”到“集中協同”的三大轉型，既保障變電所穩定可靠運行，又大幅降低運維成本，契合企業降本增效與合規管理需求。

AcrelCloud-1000電力運維云平臺

概述

  變電所運維云平臺可以看做是電力監控系統的網絡應用延伸，變電所運維云平臺通過互聯網，電力運維人員通過手機可以隨時隨地了解配電系統的運行情況，做到無人值守或者少人值守，同時可以監測用能狀況、漏電、線纜異常發熱等，并可以通過APP下發派工任務，閉環消缺流程，及時排除隱患。

配置方案

  AcrelCloud-1000電力運維云平臺采用多功能電力傳感器、無線通信、邊緣計算網關及大數據分析技術，通過智能網關采集現場數據并存儲在本地，再定時向云平臺推送數據。平臺采集的數據包括變電所回路電氣參數和變壓器溫度、環境溫濕度、浸水、煙霧、視頻、門禁等信息，有異常發生10S內通過短信和APP發出告警信號。平臺通過手機APP下發運維任務到人員手機上，并通過GPS跟蹤運維執行過程進行閉環，提高運維效率，即時發現運行缺陷并做消缺處理。

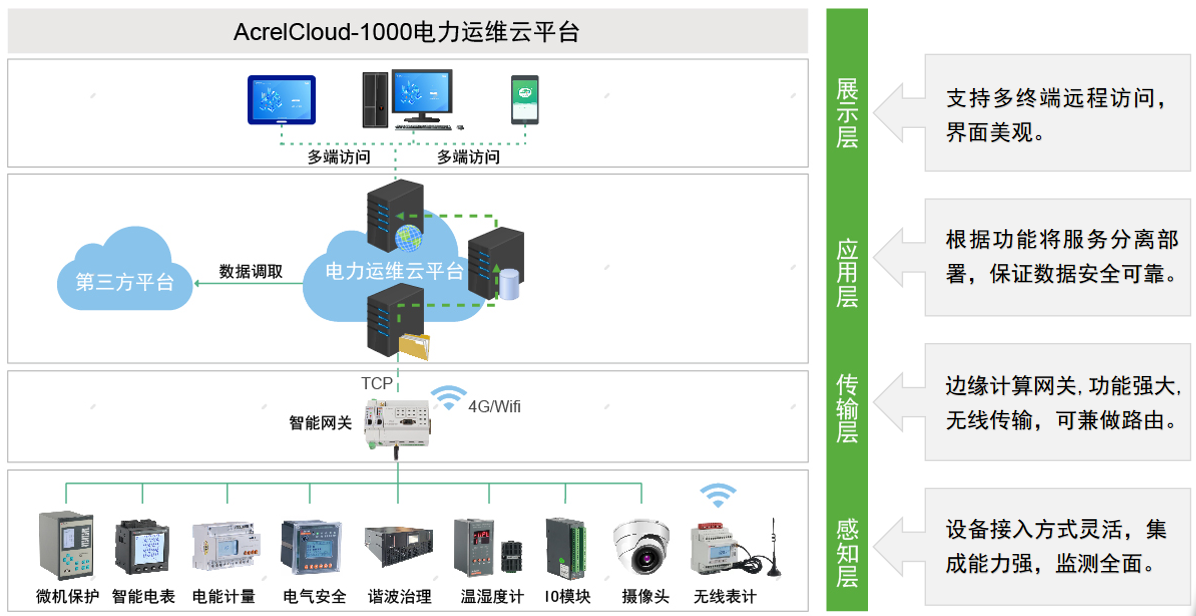

系統結構

系統可分為四層：即感知層、傳輸層、應用層和展示層。

感知層：包含變電所安裝的多功能儀表、溫濕度監測裝置、攝像頭、開關量采集裝置等。除攝像頭外，其它設備通過RS485總線接入現場智能網關RS485端口。

傳輸層：包含現場智能網關和交換機等設備。智能網關主動采集現場設備層設備的數據，并可進行規約轉換，數據存儲，并通過交換機把數據上傳至服務器端口，網絡故障時數據可存儲在本地，待網絡恢復時從中斷的位置繼續上傳數據，保證服務器端數據不丟失。

應用層：包含應用服務器和數據庫服務器，若變電所數量小于30個則應用服務器和數據庫服務器可以合一配置。服務器需要具備固定IP地址，以接收各智能網關主動傳送過來的數據。

展示層：用戶通過手機、平板、電腦等多終端的方式訪問平臺信息。

系統功能

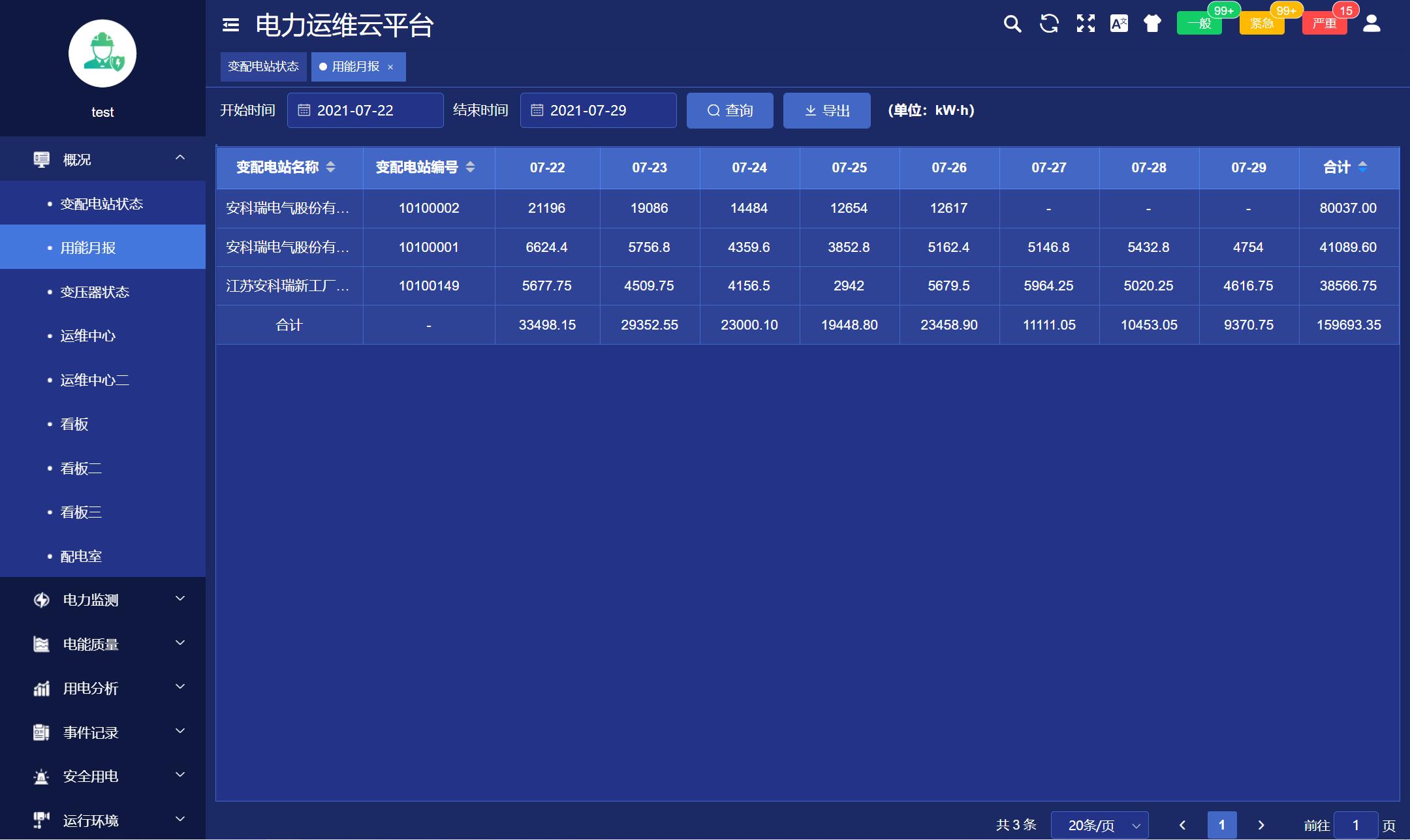

用能月報支持用戶按總用電量、變電站名稱、變電站編號等查詢所管理站所的用電量，查詢跨度可設置為月。

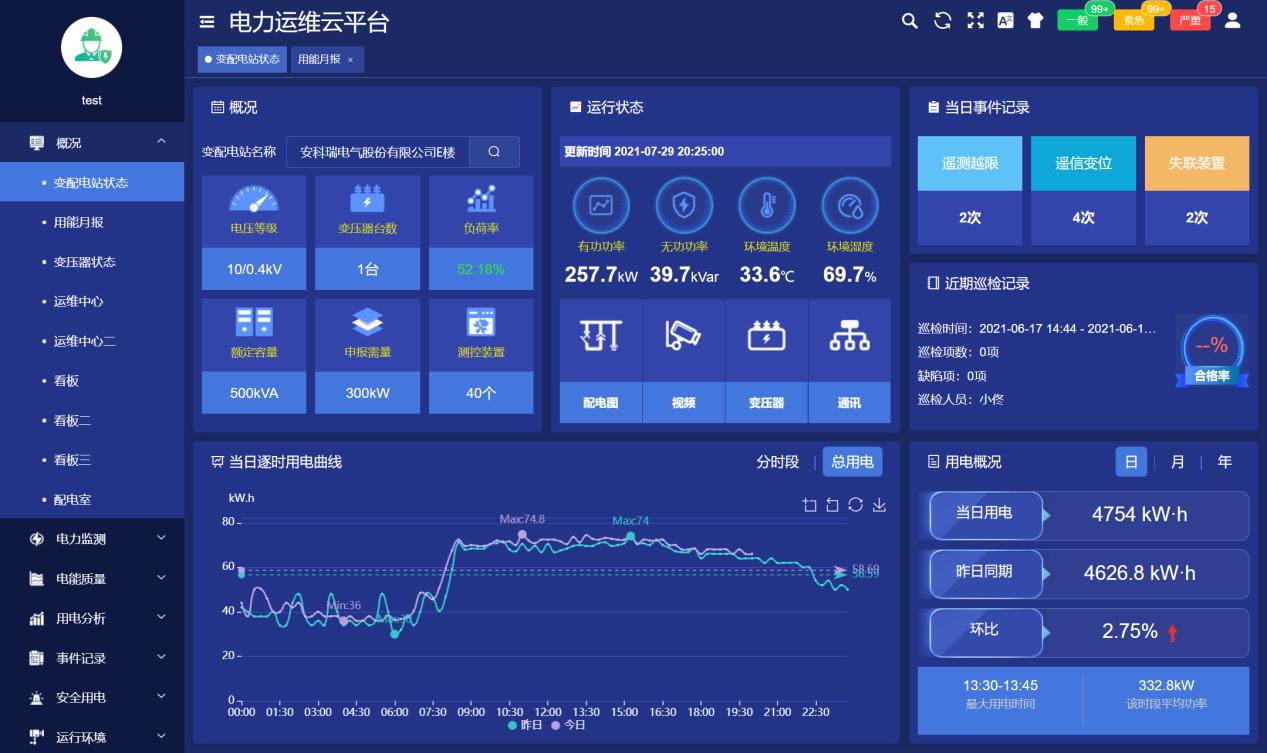

站點監測包括概況、運行狀態、當日事件記錄、當日逐時用電曲線、用電概況。

變壓器狀態支持用戶查詢所有或某個站所的變壓器功率、負荷率、等運行狀態數據，支持按負荷率、功率等升、降序排名。

運維展示當前用戶管理的有關變電所在地圖上位置及總量信息。

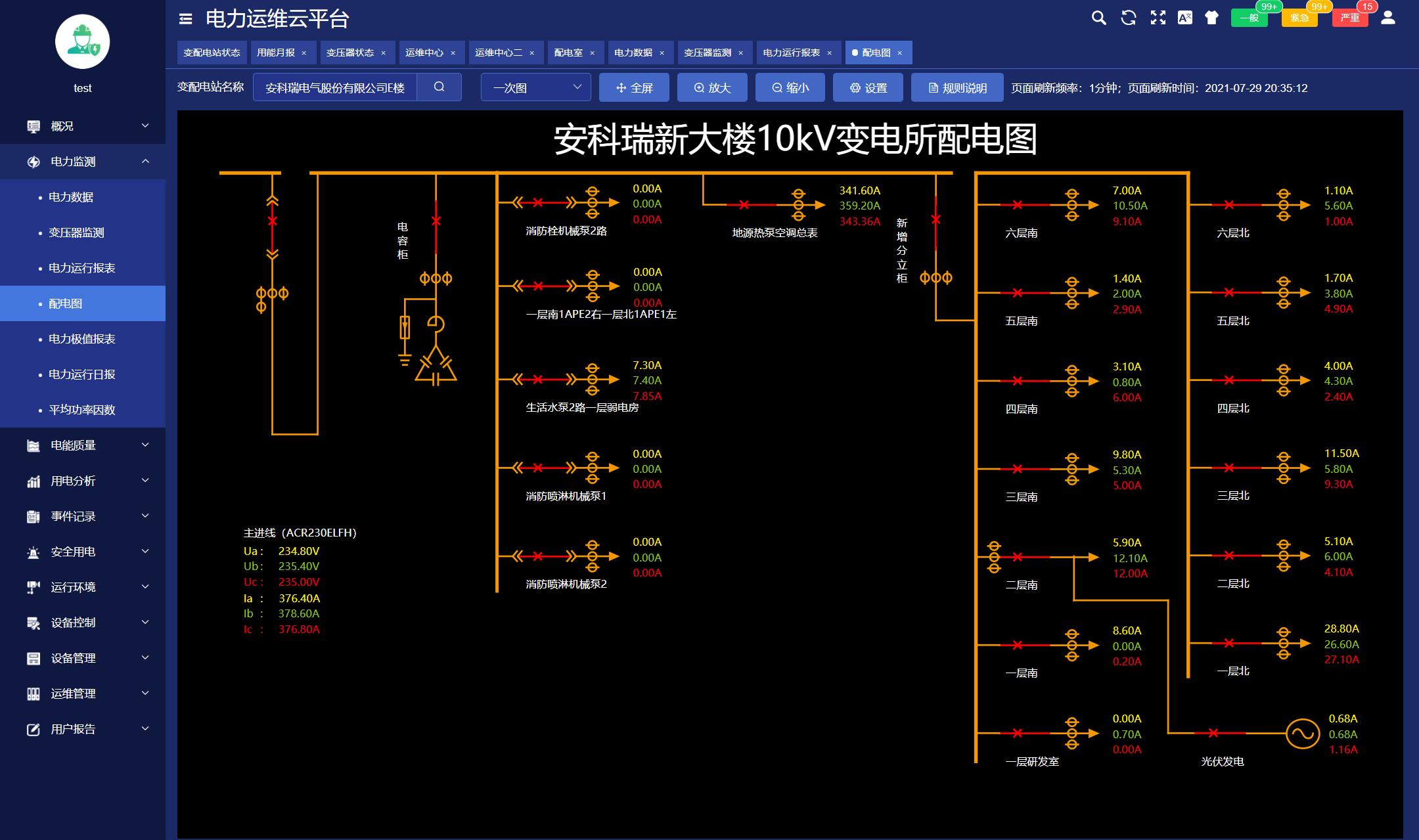

配電圖展示被選中的變電所的配電信息，配電圖顯示各回路的開關狀態、電流等運行狀態及信息，支持電壓、電流、功率等詳細運行參數查詢。

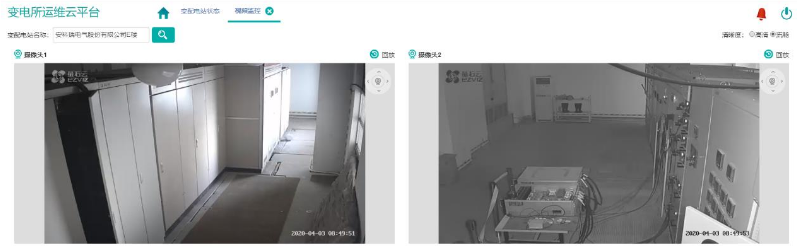

視頻監控展示了當前實時畫面（視頻直播），選中某一個變配電站，即可查看該變配電站內視頻信息。

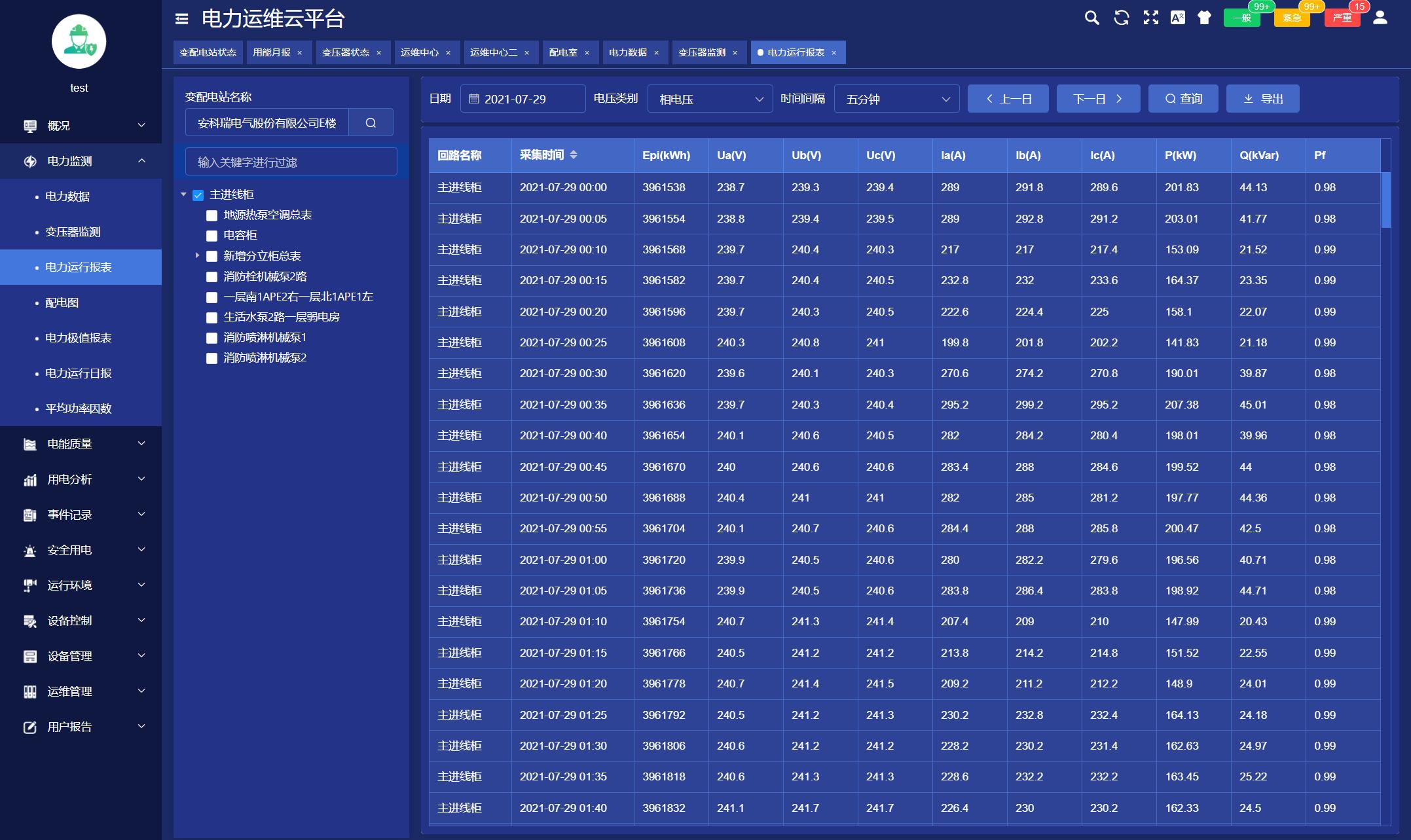

電力運行報表顯示選定站所選定設備各回路采集間隔運行參數和電能抄表的實時值及平均值行統計。

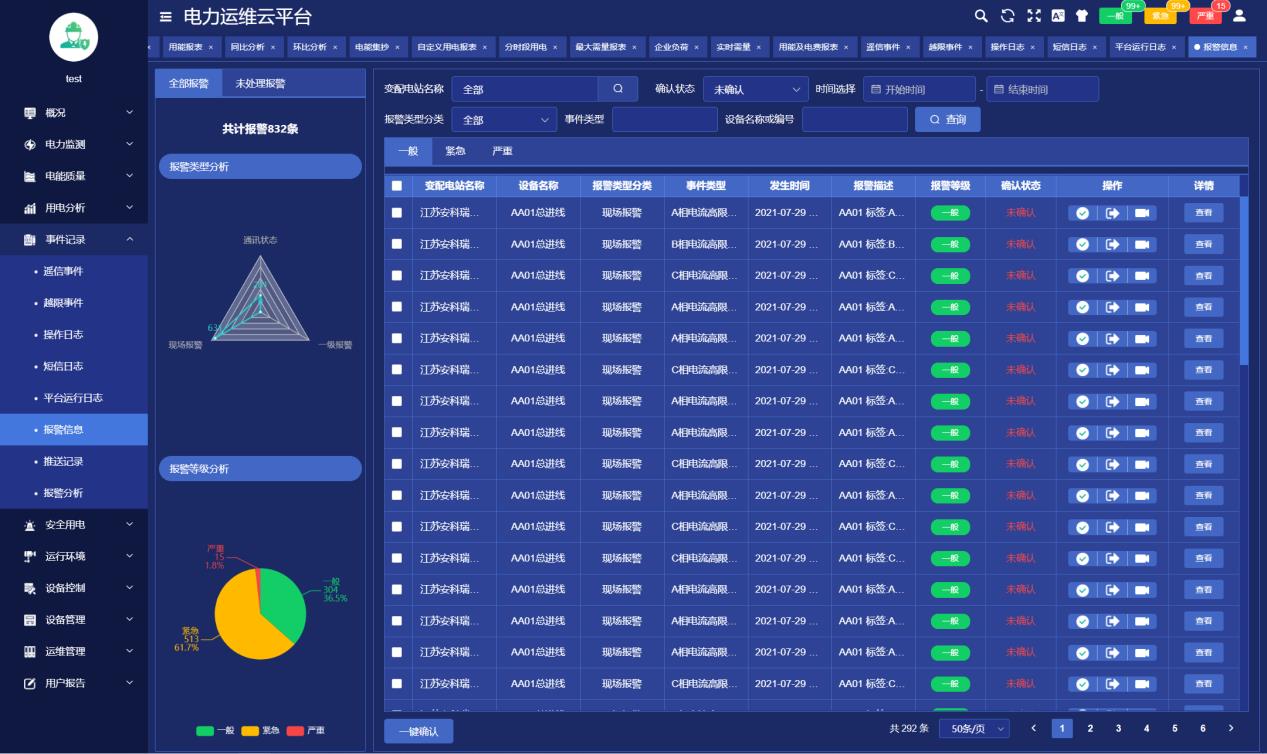

對平臺所有報警信息進行分析。

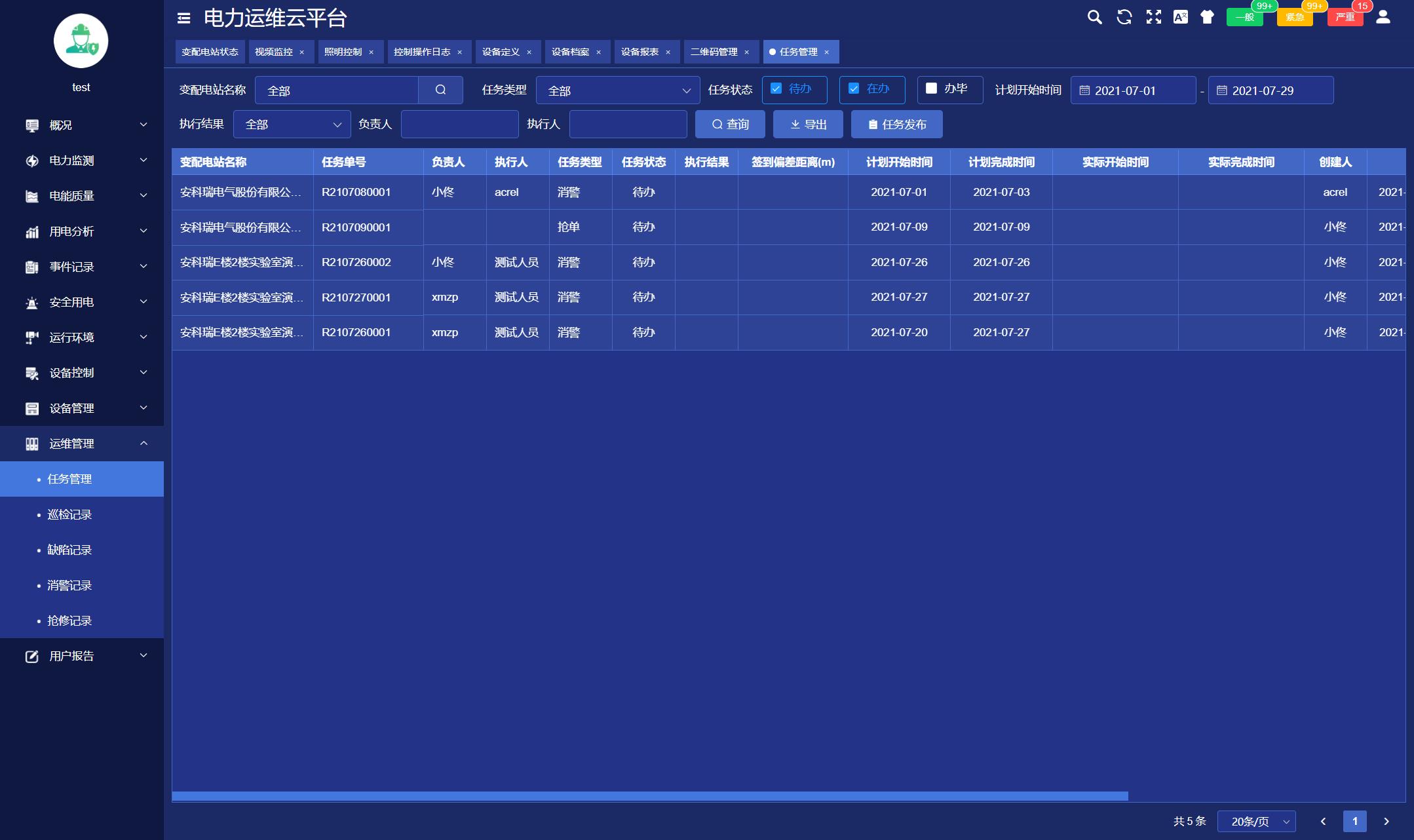

任務管理頁面可以發布巡檢或消缺任務，查看巡檢或消缺任務的狀態和完成情況，可以點擊查看任務查看具體的巡檢信息。

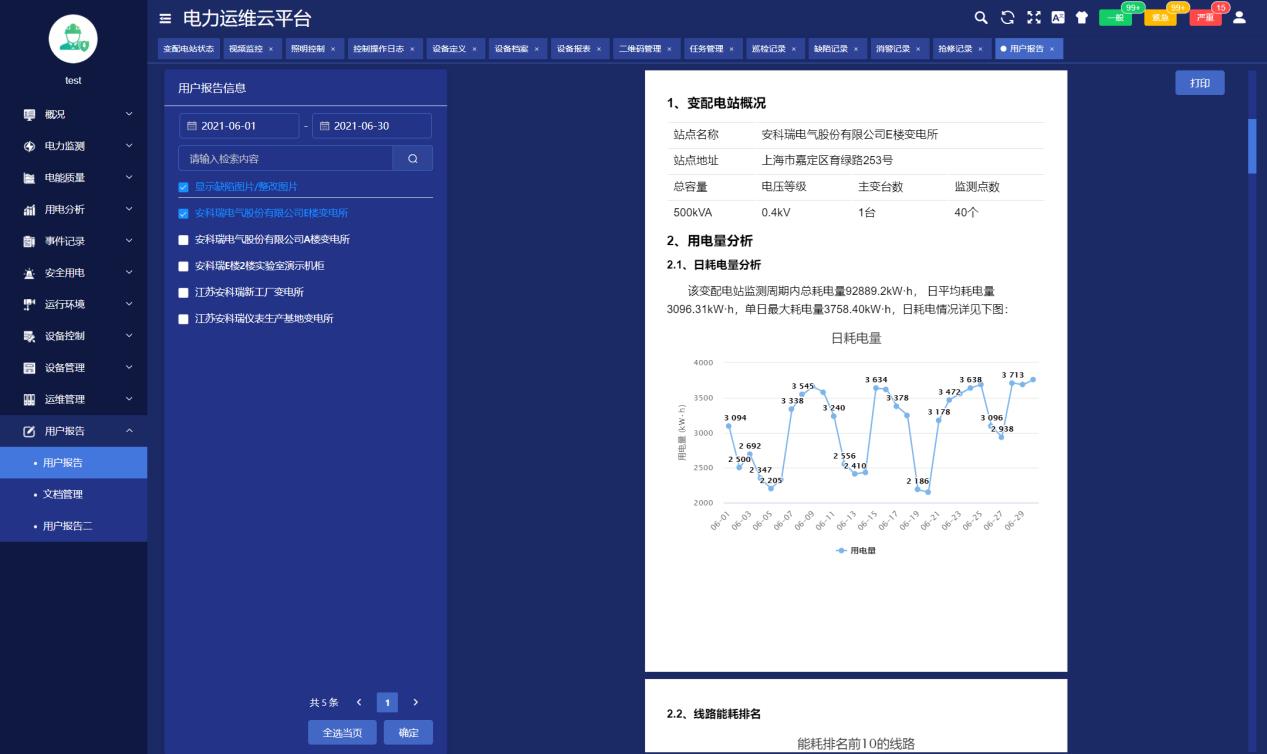

用戶報告頁面主要用于對選定的變配電站自動匯總一個月的運行數據，對變壓器負荷、配電回路用電量、功率因數、報警事件等進行統計分析，并列出在該周期內巡檢時發現的各類缺陷及處理情況。

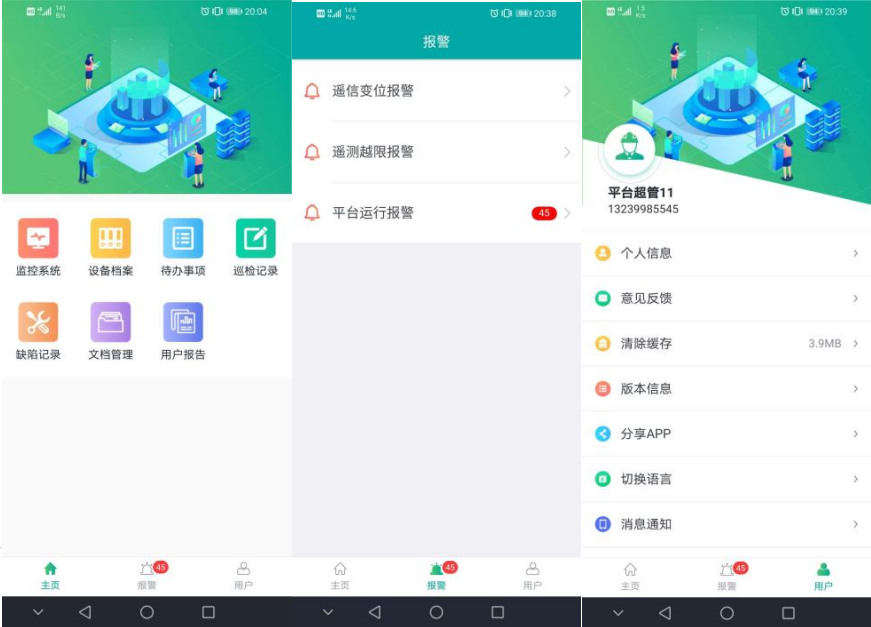

APP支 電力運維手機支持“監控系統”、“設備檔案”、“待辦事項”、“巡檢記錄”、“缺陷記錄”、“文檔管理”和“用戶報告”七大模塊，支持一次圖、需量、用電量、視頻、曲線、溫濕度、同比、環比、電能質量、各種事件報警查詢，設備檔案查詢、待辦事件處理、巡檢記錄查詢、用戶報告、文檔管理等。

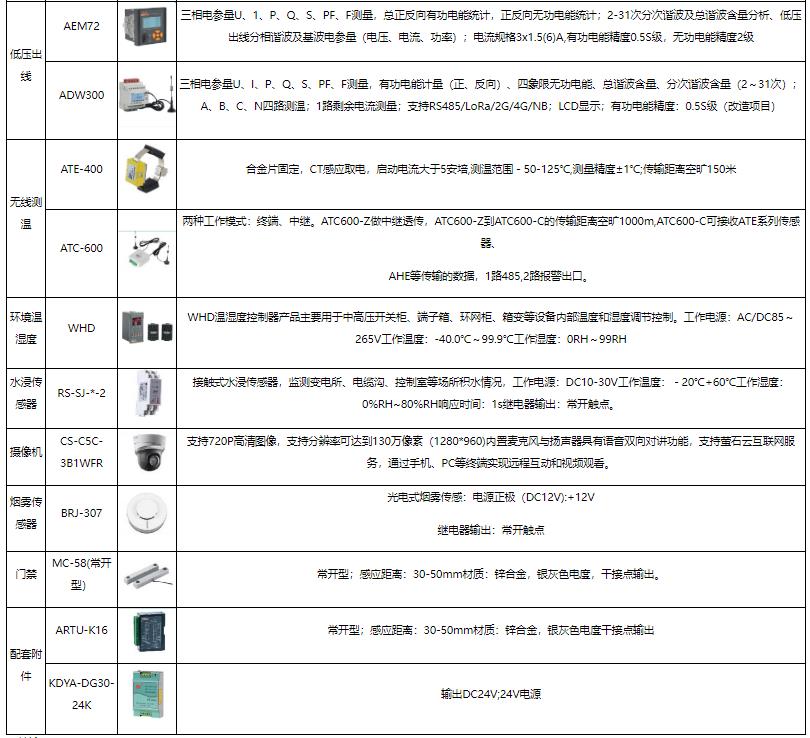

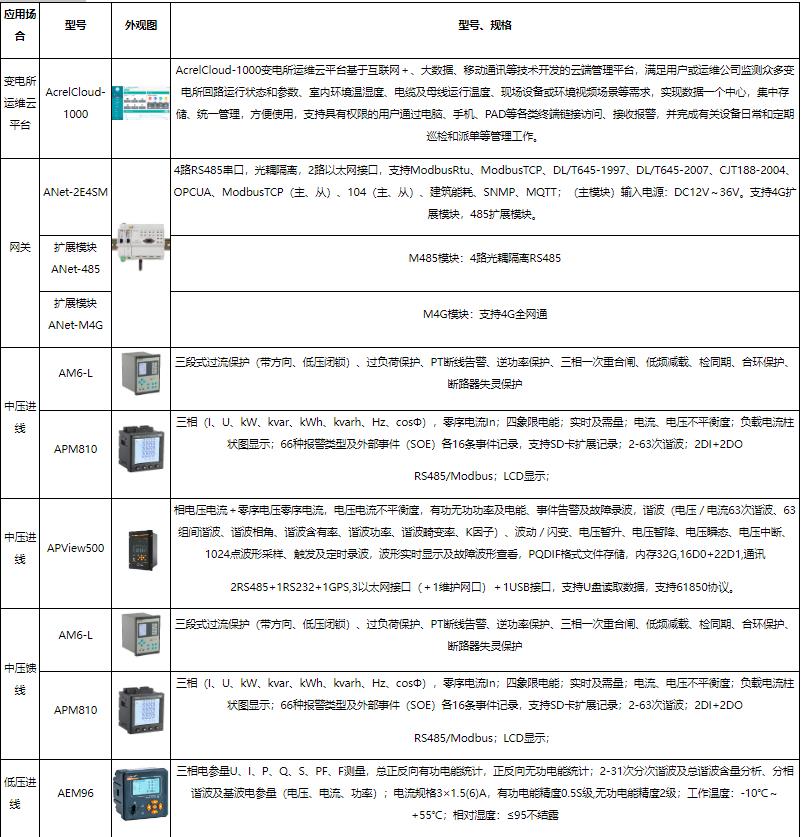

系統硬件配置
