在充電樁的各類安全風險中，直流側絕緣失效是引發事故的首要誘因，其隱蔽性強、危害程度高，已成為行業重點防控的安全痛點。直流側絕緣失效主要表現為正極對地絕緣電阻下降、負極對地絕緣電阻下降，或正負極同時出現絕緣破損，當絕緣電阻低于國家標準規定的500Ω/V（即額定電壓1000V的充電樁，絕緣電阻需≥500kΩ）時，就可能引發漏電、拉弧甚至火災事故。

從事故成因來看，直流側絕緣失效主要源于三個層面：一是環境因素，充電樁多部署在戶外或半戶外場景，長期經受高溫、高濕、暴雨、粉塵等惡劣環境影響，絕緣材料（如電纜外皮、端子絕緣罩、模塊灌封膠）會加速老化、開裂，導致絕緣性能下降。例如，南方梅雨季空氣濕度超85%時，充電樁內部元器件易受潮，絕緣電阻可能在24小時內下降至標準值的1/3；北方冬季低溫環境下，塑料絕緣件易脆化破損，增加絕緣失效風險。二是使用與運維因素，部分運營方為降低成本，未按規范開展定期巡檢（如每季度需進行1次絕緣電阻檢測），導致早期絕緣隱患未被及時發現；此外，用戶野蠻操作（如強行插拔充電槍、拖拽充電電纜）造成的物理損傷，也會破壞絕緣結構。三是產品質量因素，少數企業為壓縮成本，使用不符合國家標準的絕緣材料（如耐溫等級不足105℃的電纜）、簡化絕緣設計（如省略直流側絕緣監測模塊），導致產品先天存在安全隱患。

絕緣失效引發的事故具有明顯的“連鎖反應"特征：初期階段，絕緣電阻下降會導致微弱漏電，若未及時預警，漏電電流會逐漸增大，當達到100mA以上時，可能觸發充電樁內置的漏電保護器動作，但部分老舊設備的漏電保護器存在失靈風險；中期階段，絕緣破損處會產生局部放電（電暈放電或火花放電），高溫會融化周邊塑料部件，釋放可燃?xì)怏w；后期階段，若放電持續，會引發短路拉弧，瞬間溫度可達3000℃以上，點燃電纜外皮、充電樁外殼等易燃材料，最終導致火災，甚至引燃停靠的新能源汽車，造成車輛燒毀、人員傷亡等嚴重后果。據數據，2024年全國共接報充電樁相關火災事故127起，其中83%源于直流側絕緣失效，平均每起事故造成直接經濟損失超15萬元，安全防控形勢嚴峻。

在直流充電樁中的應用

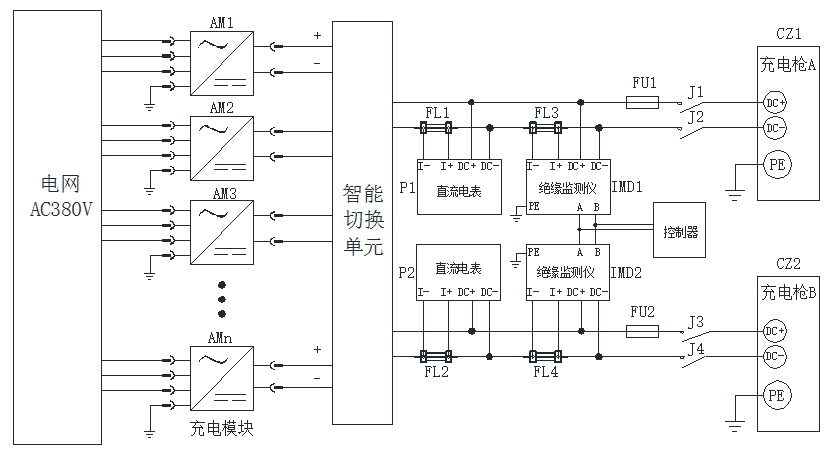

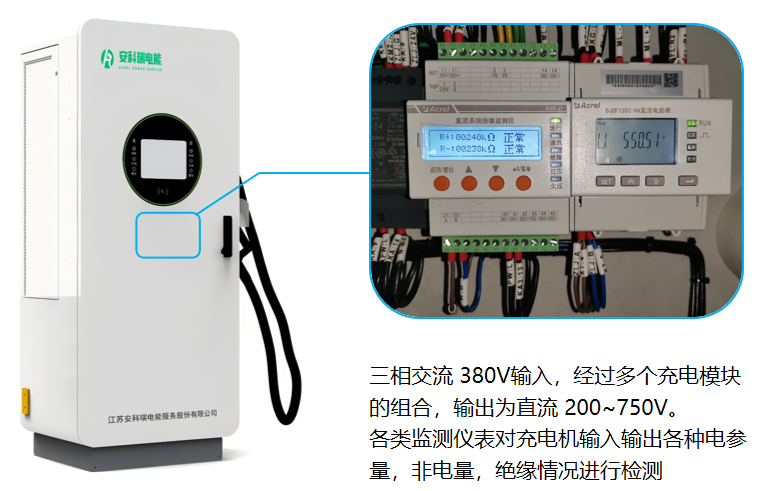

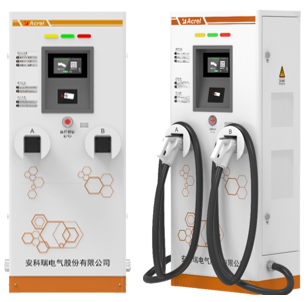

電動汽車充電裝置一般由柜體、多個交流轉換直流充電模塊、智能切換單元、測量儀表、控制器、接觸器、充電槍等組成。
